气体管道安全施工标准及安装要求

　　气体管道安全施工标准

　　1、所有管道、阀门和压力表均由高质量不锈钢制成，是标准配件。所有气体出口都是不锈钢阀门。工作台的气体出口由一个单独的阀门控制。将安装单独的球阀或针阀来控制通向工作台的气体管道。

　　2、所有气体管道由高质量、完全退火的无缝不锈钢管ss-316l组成。铜管仅用于气体管道末端，且气体纯度不太严格的地方(如通风柜)

　　3、根据实验室的气体消耗量，计算供气压力、流量和管道内径。原则上，所有气体主管道不得小于9.52毫米(3/8英寸，仪表空气主管道直径为12.7毫米)。原则上，管道末端不得小于6.35毫米(1/4英寸，取决于实际使用情况)。

　　4、每个实验室都应该有独立的阀门、减压阀和压力表。此外，对于供应多种分析仪器的气体管道，还需要气体压力控制指示器。所有气体管道的连接采用无缝焊接。压力配件只能在连接到阀门或调节装置时使用。

　　5、气体管道的支架需要耐腐蚀，并且可以由不锈钢或其他合适的工程塑料制成。每隔1.5m左右，输气管道需要一个支架。此外，根据燃气管道的弯曲直径，设置合适的支架位置。

　　6、所有弯曲都应得到支撑。根据安装条件，所有的U形弯管都需要支撑。

　　输气管道安装要求

　　(a)最高工作压力大于或等于0.1mpa(表压，下同);

　　(b)标称直径大于25毫米;注1:公称直径是指公称直径和公称尺寸，代号一般用dn表示。《压力管道部件制造许可证规则》:本规则所称公称直径，根据相关标准和不同的管道及配件，可指公称外径、公称内径、通径、直径和公称尺寸。

　　(c)输送介质为气体、蒸汽、液化气、最高工作温度高于或等于其标准沸点的液体，或易燃、易爆、有毒和腐蚀性液体。根据原劳动部颁布的《压力管道安全管理和监督条例》和国家质量监督检验检疫总局颁布的《压力容器和压力管道设计许可条例》tsgr1001-2008的定义，工业管道是指企事业单位用于输送工艺介质的工艺管道、公用管道和其他辅助管道。

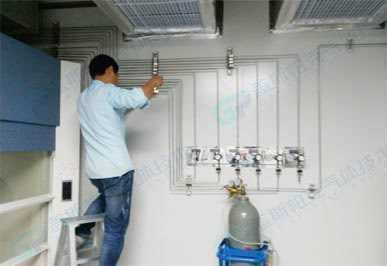

　　气体管道安装要求

　　1、所有气体管道由高质量、完全退火的无缝不锈钢管(ba级)组成。铜管仅用于输气管道的末端，对气体纯度的要求不太严格。(例如通风橱)。

　　2、气体管道不得与电缆和导线敷设在同一框架上。

　　3、易燃气体，如乙炔，需要与其他气体分开引入。氢气管道与其他可燃气体管道平行敷设时，其间距不得小于0.5m交叉敷设时间间隔不得小于0.25米，分层敷设时氢气管道应位于上方。

　　4、压缩空气有一个净化装置，用于过滤管道上的杂质和水分。该净化装置需要并联连接，并由单独的阀门分开，以便于过滤装置的维护。

　　5、高纯气体管道的连接采用无缝焊接。接头配件只能在连接到阀门或调节装置时使用。

　　6、每个实验室应有单独的控制阀、减压阀和压力表。

　　7、通向工作台的气体管道应安装单独的控制阀。工作台应设置均匀排放各种气体的控制阀。建议在氦气管道前安装一个气体净化装置。

　　8、每隔1.5米左右，输气管道需要支撑。此外，根据燃气管道的弯曲半径，设置合适的支架位置。必须支持所有弯曲。燃气管道的所有支架均应镀锌防腐。
