　　气体管道附件

　　(管道、阀门、管件、法兰、补偿器、密封垫、紧固件、膨胀接头、柔性接头、压力接头、压力软管、疏水阀、过滤器、分离器等。)，管道支架包括安装部件(吊杆、弹簧吊架、对角拉杆、配重、弹性螺栓、支撑杆、链条、导轨和锚以及负载型固定部件。如鞍座、底座、滚轮、支架和滑动支架)和管道附件(管道吊架、吊耳、卡环、管夹、U形夹、紧固夹板和裙管座)以及焊接材料(焊条、焊丝、焊剂和保护气体)应根据施工工期和施工进度的要求提供。其他材料如玻璃钢、橡胶、塑料、油漆、隔热(隔热或冷隔热)材料、防水材料、防腐材料等。，能保证按工期要求供货。

　　气路配件材料

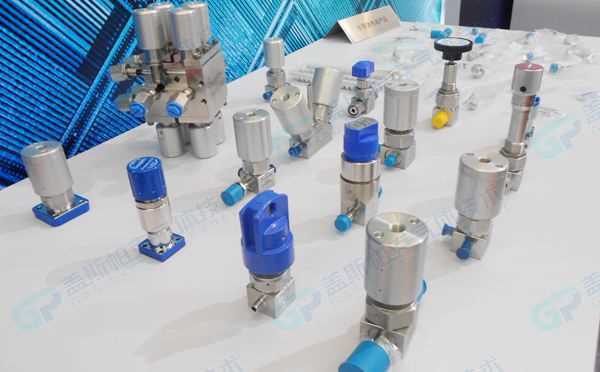

　　(1)管道、球阀、夹紧套、三通等316升不锈钢减压器为高纯气体减压器(不锈钢阀芯)，高压软管(接头钢瓶和母线)为不锈钢波纹管。单向阀设置在高压软管的入口端，以防止更换钢瓶时软管中的气体泄漏，并防止外部空气混入气路。

　　(2)管道系统:全部气体管道采用巴级316升不锈钢管，管道上有过滤杂质和水分的净化装置，使气体在循环过程中不会被管道系统污染，保证气体的纯度。同时，应有明确的标志来指示气体的流向。

　　(3)管道连接:母线和端子部分通过卡套连接，便于减压器和阀门的维护和管理。

　　(4)终端:在每台仪表前，安装截止阀和二次减压器(每种气体一个)。截止阀用于控制每个气路的开启和关闭;当仪器需要调整和维护时，可以停止任何指定仪器的供气。减压器用于显示和调节终端的压力。

　　气体管道材料和连接

　　1.气体管道纯度小于99.99%的应为10#或20#无缝钢管(内表面镀锌或净化处理)和铜管。镀锌管道带有螺纹。

　　2.总杂质含量≤10-100ppm的气体管道采用304不锈钢光亮退火管(304巴)、304不锈钢管净化处理(304帕)和紫铜管。管道通过焊接连接。可以使用对焊、承插焊或套管焊。

　　3.总杂质含量≤1-10ppm的气体管道采用316升不锈钢光亮退火管(316LBA)和304不锈钢电抛光管(304EP)。管道连接采用焊接、内壁无疤对焊和高纯氩弧焊。

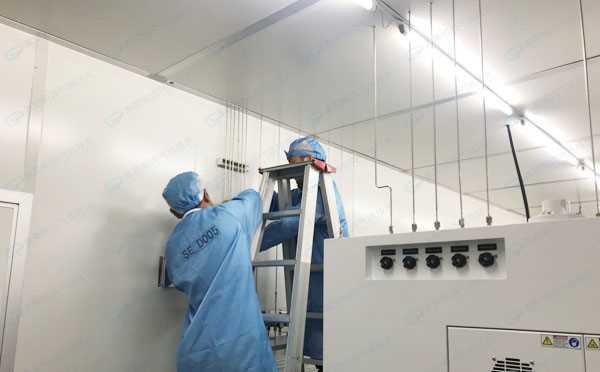

　　4.对于总杂质含量≤1ppm的高纯度气体管道，必须使用316升不锈钢电抛光管(3l6厘泊)。管道连接应采用焊接、内壁无疤对焊和高纯氩气保护焊在专用洁净室进行。例如，管道PO2、PH 2、PN2、arr、H e和N2是不锈钢316厘泊管道。CDA采用不锈钢304BA管。
