实验室集中供气系统介绍 供气系统材料及验收

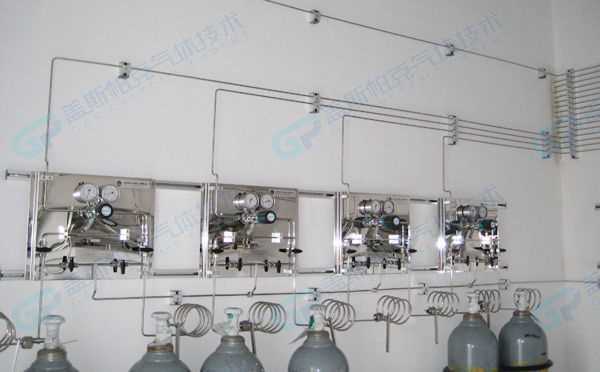

　　实验室集中供气系统是什么?实验室集中供气就是将所有气瓶集中存放在(瓶房,通过气瓶减压阀将气体输送到各个实验室(即仪器端),

　　实验室集中供气系统工程用材

　　(1)管道、球阀、卡套和三通等为316L不锈钢减压器为高纯气体减压器(不锈钢阀芯),高压软管(连接钢瓶和汇流排)为不锈钢波纹管，在高压软管的进气端,配置单向阀，可以防止更换钢瓶时,软管内的气体外泄,同时避免外界的空气混入气路之中。

　　(2)管道系统:所有的气体管道选用BA级别的316L不锈钢管,在管路上有个过滤杂质和水分的净化装置，使气体在流通过程中不至于被管道系统污染,保证气体的纯度，同时要有明确标示，指示气体的流向。

　　(3)管道的连接:汇流排、终端部分采用卡套连接,便于减压器和阀门的维护管理。

　　(4)终端:在每台仪器之前,配置截止阀和二级减压器(每种气体配置一个)。截止阀用于控制每一个气路的开启与关闭;在仪器需要调整和维修时,能停止任何指定的仪器的气体供应，减压器用于显示和调整终端的压力。

　　气路系统常用器材：钢瓶(气体压缩机)、钢瓶固定架、钢瓶柜、钢瓶接头、金属软管、半自动切换装置、一级减压器、二级减压器、焊接三通、焊接大小头、卡套阀门、不锈钢管道(BA)、压力表、可燃有毒气体监测报警装置等等。

　　实验室集中供气系统气路验收要点

　　①部件数量是否符合合同中数量的约定。

　　②所有连接点是否安全固定。

　　③管道布局是否合理、美观。

　　④气体标头是否粘贴得正确、美观。

　　⑤管道连接是否正确。

　　⑥整个管路安装完毕后，对整个系统做压力测试。参照《工业金属管道工程施工及验收规范》,管路系统在保压24小时后，压力无下降为合格。
