气路系统规划设计及气路调试要点

　　气路系统是由气路和阀门管件设备组成的，从气路设计规划，气路工程材料选择和施工完毕的调试这一整套的流程都有很多要点需要注意，这里简单介绍下。

　　气路系统规划设计及气路调试要点

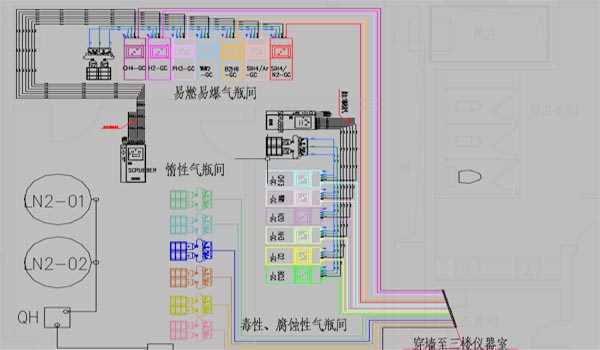

　　气路系统气路设计、规划要点

　　(1)为了方便更换气瓶，从上述气瓶接头到调节阀之间应设有耐高压的金属软管。

　　(2)在整个系统中，为了防止回火现象的发生,应加装防爆逆止阀。

　　(3)气体进人使用点前，为了便于控制气体开关，应设有使用点球阀。

　　(4)为了保持气体的纯度及管道系统的气密性，所有管道采用316L不锈钢管道,内表面经AP处理。

　　(5)为了便于维修及更换阀件，管道与阀件的连接应采用高压双卡套接头连接。

　　(6)管道固定件(管夹)应采用耐高温的金属材料，要求坚固，轻巧，耐用。

　　(7)考虑到坚固、防腐方便使用、美观等方面的原因,压力调节阀控制面板采用不锈钢材料。

　　(8)为确保气体输出的压力稳定和气体的纯度选用两次减压系统(即采用一次减压系统和二次减压系统,二次减压设备自带)。

　　气路系统气路工程用材

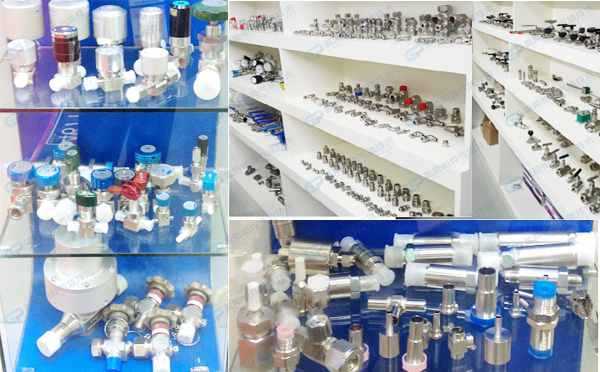

　　(1)管道、球阀、卡套和三通等为316L不锈钢减压器为高纯气体减压器(不锈钢阀芯),高压软管(连接钢瓶和汇流排)为不锈钢波纹管，在高压软管的进气端,配置单向阀，可以防止更换钢瓶时,软管内的气体外泄,同时避免外界的空气混入气路之中。

　　(2)管道系统:所有的气体管道选用BA级别的316L不锈钢管,在管路上有个过滤杂质和水分的净化装置，使气体在流通过程中不至于被管道系统污染,保证气体的纯度，同时要有明确标示，指示气体的流向。

　　(3)管道的连接:汇流排、终端部分采用卡套连接,便于减压器和阀门的维护管理。

　　(4)终端:在每台仪器之前,配置截止阀和二级减压器(每种气体配置一个)。截止阀用于控制每一个气路的开启与关闭;在仪器需要调整和维修时,能停止任何指定的仪器的气体供应，减压器用于显示和调整终端的压力。

　　气路系统调试、测试要求：

　　(1)强度实验:管内冲人高纯氮气使压力到达0.8MPa,保持此压力如10min内压力不降为合格;

　　(2)严密性实验:管内冲人高纯氮气使压力到达0. 5MPa,保持此压力如30min内压力不降为合格;

　　(3)洁净测试:管路中冲人纯氮，关闭所有阀门,打开末端阀用一张白布放在管口一分钟如白布上无杂质和水分即为合格。
