生物实验室气体管路供气系统的气路设计布局注意事项

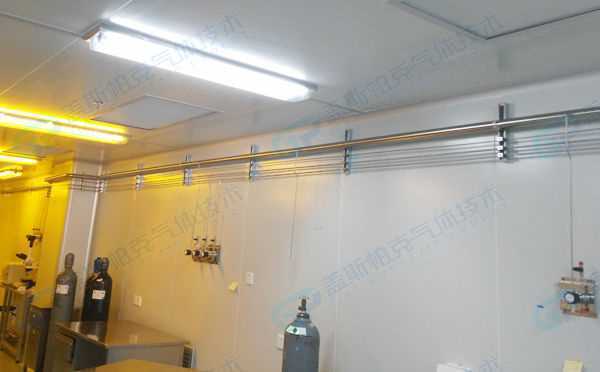

　　生物实验室气体管路供气系统

　　生物实验室气体管路供气系统包括实验室集中供气系统和室内气瓶供气系统，可以满足不同等级要求的气体安全使用。中央集中供气管路系统工程，主要是为试(实)验室选用的分析设备提供量值和压力稳定的标准气体,保证其储存和使用的安全性。保障分析测试人员在实验中免受有毒有害气体的侵害。按照国标要求,将所用全部气体存放于储气间,并实现集中输送,组成中央供气系统。系统采用一地一一拖多、多拖一和多拖多的管道式输气方式,在一拖多时能够实现分段控制和在多拖一和多施多时能够实现切换控制;并能够保证标准气体流量、压力稳定和量值传递不发生变化，满足分析检测设备对使用气体的技术要求;室内气瓶供气系统是在供应气体流量不大的实验室用气，气体压力直接控制,并且节约成本。

　　生物实验室气路注意事项

　　1、乙炔的铜盐、乙炔气及气瓶切勿与铜或含铜70%以上的合金接触，一切附件不能用这些金属。2、气瓶与仪器中间应有安全瓶，防止药物回吸入瓶中，发生危险。

　　3、如发生回火或气瓶瓶身发热现象，应立即关掉气瓶阀门，将气瓶搬出室外空矿处，并将气瓶浸入冷水中，或浇以大量凉水，降低温度，将阀门徐徐打开，继续保持冷却至气体放完为止。

　　4、乙炔、氢气、石油气是危险的。

　　5、氧气虽然不是易燃物，但助燃性强，一定不能接触污物、有机物。6、使用腐蚀性气体，气瓶和附件都要勤检查，不用时，不要放在实验室中。

　　生物实验室高纯气路设计布局

　　1、高纯气体管道系统布置不同于普通气体管道，一般要求管线不应大长，不应出现不易吹扫干净的“ 盲管 ”等死角。 在干管或支管末端设置必要的吹除 口和取样口。在一些非连续运行的用户， 在管道末端连续不断的小气量放空， 以使管道内气体常流动，不会出现“ 死空间”。根据过程气体质量要求， 必要时还要布置末端净化装置。一 般在进入洁净厂房的高纯气体管道的控 制阀门 、过滤 器 、减压 装置 、压力表 、流量计 、 在线分析仪器等 ， 集中设在气体人口室内，便于统一管理和控制。

　　2、高纯气路配管及管道、附件材料:高纯气体管道输送管道，要根据工艺过程对气体纯度、允许的杂质含量、微粒含量等的要求不同，采用相应质量的管材 。 比如半导体产业因其生产工艺复杂 、加工精细 ，它不仅要求有洁净的生产环境 ， 而且对生产过程 中所需的各种高纯气体有特定的、严格的要求，从微米 技术进入亚微米 、深亚微米 (小于0.35um )技术，对气体中的杂质含量、水含量要求极为严格 ，10-6 (ppm 级 ) 已经不能达到要求，需要达到 10-9 (ppb 级) ，甚至10-12(ppt级 )，尘埃粒径要求控制到 0.05-0.01um。因此输送管道本身的管道材料特性适应高纯、超高纯气体的要求成为必须。

　　​​​​​​​3、管道材料特性对输送高纯气体管道而言，其影响气体质量的管道材料主要特性是气体渗透性 、出气速率、吸附性、表面粗糙度和耐磨性 、抗腐蚀性几个方面。

　　生物实验室气体侦测系统

　　指针对环境、易燃爆、毒腐等气体所定制的安全监控系统，通过气体侦测器(盖斯帕克项目组一般使用美国霍尼韦尔的电化学侦测器及探头)采集到信号传递至中控室电脑，或者直接传递至控制箱产生声光报警，可以让管理人员第一时间发现险情，防患于未然。整套系统可根据现场实际结合用户需求深度定制，拓展为GMS和BMS系统。
