实验室氢气管道设计规范及安装标准

　　实验室氢气管道设计规范

　　一.设计标准(1)《工业金属管道设计规范》(GB50316 -2000);(2)《工业金属管道工程施工及验收规范》(GB50235-97);(3)《现场设备、工业管道焊接工程施工及验收规范》(GB50236-98);(4)《乙炔站设计规范》(B50031 -91);5)《氢氯站设计规范》(GB50177-93);(6)《氧气站设计规范》(GB50030-91);7)《压缩空气站设计规范》CBJ29 -90;(8)《氧气及相关气体安全技术规程》(GB16912-1997)。

　　实验室氢气气体管道安装标准

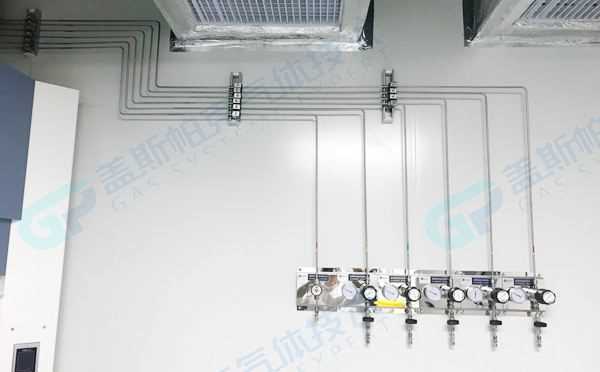

　　1、氢气、氧气、煤气管道以及引入实验室的各种气体管道支管宜明敷。当管道井、管道技术层内敷有氢气、氧气和煤气管道时，应有换气的次数为每小时1～3次的通风措施。

　　2、标准单元组设计的通用实验室，各种气体管道也应按标准单元组合设计。

　　3、穿过实验室墙体或楼板的气体管道应敷在预埋套管内，套管内的管道不应有焊缝。管道与套管之间应采用非燃烧材料严密封堵。

　　4、氢气、氧气管道的末端和最高的宜设放空管。放空管应高出层顶2米以上，并应设在防雷保护区内。氢气管道上还应设取样口和吹扫口。放空管、取样口和吹扫口的位置应能满足管道内气体吹扫置换的要求。

　　5、氢气、氧气管道应有导除静电的接地装置。有接地要求的气体管道其接地和跨接措施应按国家现行有关规定执行。
