大学实验室气体管道设计规范和安装要求

　　为什么实验室气体管道从设计到施工到检测都要严格的要求?原因很简单，两个字，安全，气体的使用本来就是很危险的事情，在这里来介绍下实验室气体管道设计规范及气路安装要求，以及不规范操作存在的危害。

　　实验室气体管道设计规范

　　1.实验室的用气量、用气点以及使用的什么气体，

　　2.实验室的结构，

　　3.气体存储装置点，

　　4.用气实验台结构及规格形状

　　5.实验室所在建筑的结构。

　　6.管件及组件的选材，根据气体类别和实验室需求选择

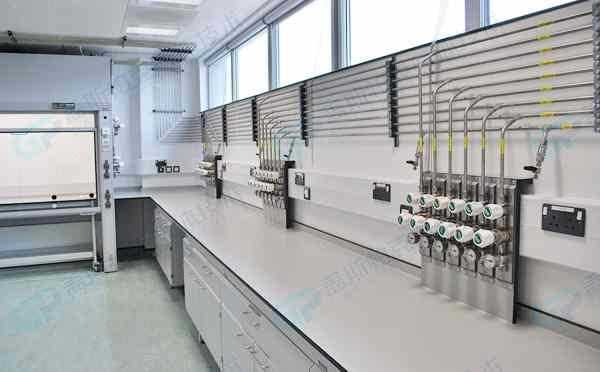

　　实验室气路安装要求

　　1、所有气体管路都由高质量的、完全退火型、无缝连接的不锈钢管(BA级)组成。铜管只使用在气体管路的末端，对气体纯度要求不是太严格的地方。(比如通风柜)。

　　2、气路安装管道不得和电缆、导电线路同架铺设。

　　3、易燃气体，如乙炔需要和其他气体分开单独引入。氢气管道若与其他可燃气体管道平行敷设时，其间距不应小于0.5M;交叉敷设时间距不应小于0.25M。分层敷设时氢气管道应位于上方。

　　4、压缩空气在管路上有过滤杂质和水分的净化装置，此净化装置需要并联一路，用单独的阀门隔离，以方便对过滤装置进行维修。

　　5、高纯气体管路的连接为无缝焊接。连接到阀门或调节装置时才可以使用接头配件。

　　6、每个实验室都要有单独的控制阀、减压阀和压力表。

　　7、引到工作台的气体管路要安装单独的控制阀。工作台上要均匀排放各种气体的控制阀门。在氦气管路前面建议安装气体净化装置。

　　8、每隔1.5米左右，气体管路就需要有支架。另外根据气体管路弯曲的半径，设置合适的支架位置。所有弯曲处都要有支撑。气路安装管路所有的支架都要进行镀锌防腐处理。

　　实验室气体的危险性

　　1、有部分气体具有易燃、易爆、有毒、强腐蚀等特性，其一旦泄漏，就可能会对工作人员及仪器设备造成伤害;

　　2、多种气体在同一个环境下使用，如果有两种会发生燃烧或爆炸等强烈化学反应的气体同时泄漏，就可能对工作人员以及仪器设备造成伤害;

　　3、多数气瓶出口压力最高可达15MPa，即150公斤/cm2，如果发生气瓶口减压装置失灵，就有可能将一些部件激射出去，其能量对人体或设备都具有致命性的伤害。
