　　实验室供气系统

　　主要由气源切换系统、管道系统、调压系统、用气点、监控及报警系统组成。对于一些易燃易爆气体，如氢气、乙炔等，可能在设计和施工过程中稍有差异，必须加入气体回火防止器等安全控制装置。

　　实验室供气系统设备

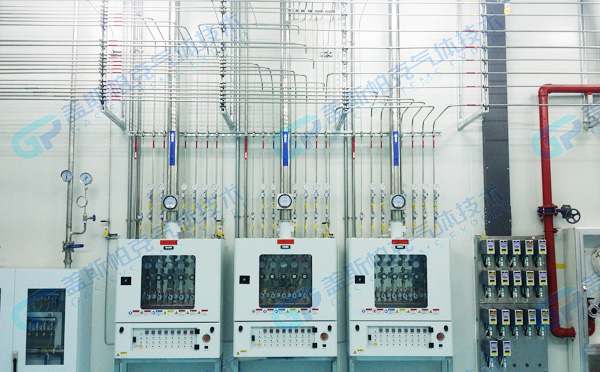

　　供气系统气源部分

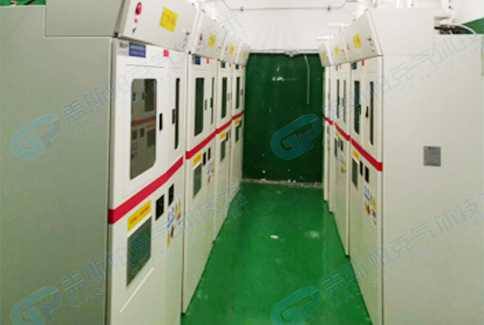

　　特气柜(GC)、气瓶架(GR)等主要设备，也包括废气处理柜(Scrubber)、空压机、真空泵、制氮机等辅助设备。

　　供气系统二次配管部分

　　阀门分配箱(VMB)、阀门分配板(VMP)

　　供气系统监控报警部分

　　气体泄漏侦测器、报警器

　　供气系统配件

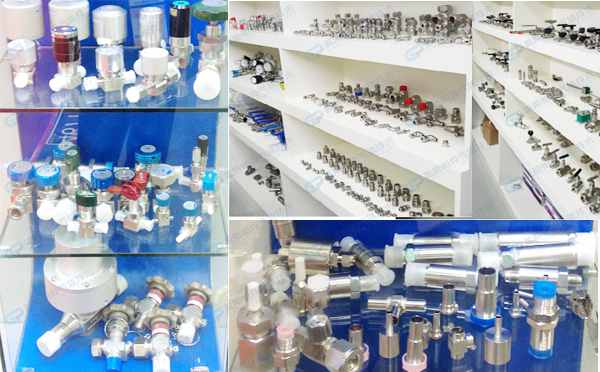

　　管件接头

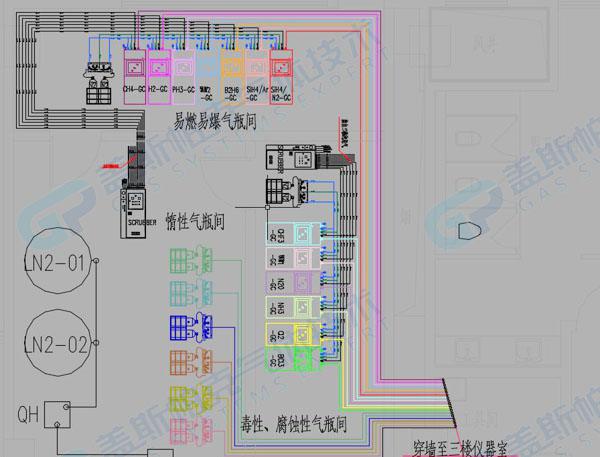

　　实验室供气系统图纸

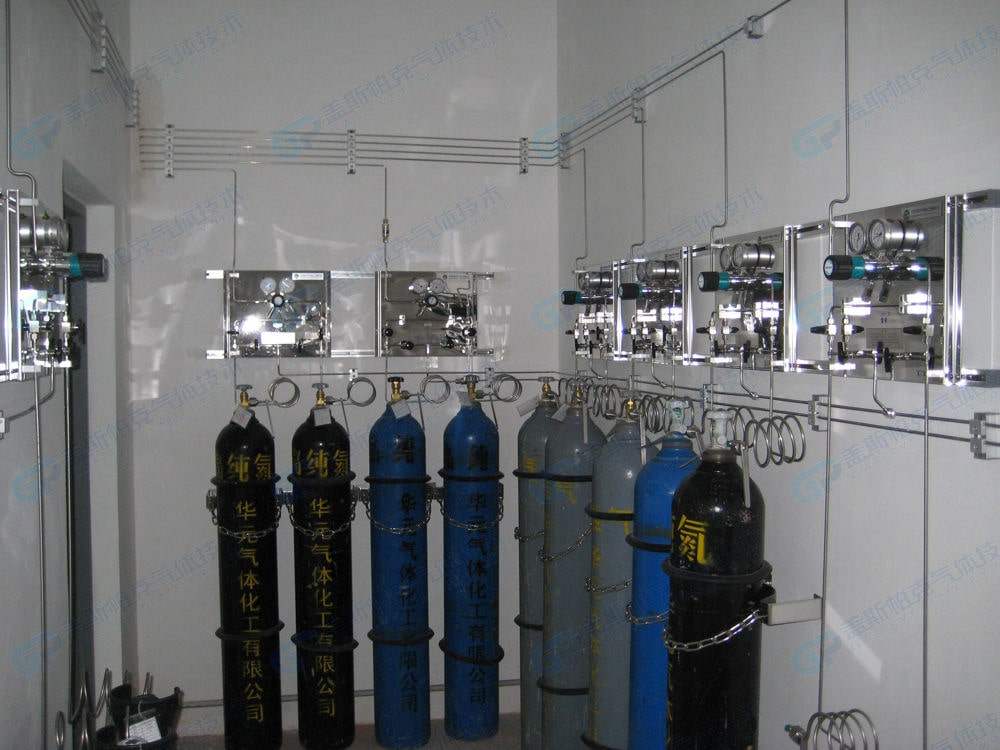

　　实验室供气系统管路安装

　　1、管道敷设应符合设计要求，设计无要求时，输送干燥气体的管道宜水平安装;输送潮湿气体的管道应安装成有不小于0.003的坡度，坡度应坡向冷凝水收集器;

　　2、管道的连接采用焊接，并采用钨极氩弧焊打底，手工电弧焊盖面工艺。不锈钢管焊接或点固焊均应采取管内充氩保护措施;

　　3、气体管道与设备、阀门及其他附件应采用法兰或螺纹连接。螺纹接头的填料必须采用聚四氟乙烯薄膜;

　　4、通过洁净室的气体管道，其法兰垫片或螺纹填料的外露部分，必须清理干净;

　　5、气体管道采用喷砂除锈或酸洗钝化的无缝钢管时必须采用集中安装方式，并在48h内分段组合安装，充入压力不小于0.2MPa的氮气保护;

　　6、有接地要求的气体管道，法兰间必须焊有导电跨线，其导线截面及焊接搭接长度应符合设计要求，焊点必须牢固、可靠。
